Os painéis de detecção e alarme de incêndio CF2000GCPD da Eaton são equipamentos de controle com tecnologia inteligente que podem ser configurados para 1 ou 2 laços de operação e são certificados internacionalmente conforme EN-54. Possuem um display gráfico, fornecendo uma interface de operação simples.

INDICADO: Os recursos de programação e funções de controle disponíveis no CF2000GCPD tornam este painel adequado para uma variada faixa de projetos, desde pequenos estoques para pequenos e médios escritórios, como também pequenas aplicações industriais. Este painel oferece recursos como sirenes endereçáveis, módulos isoladores incorporados em todos os dispositivos de campo e endereçamento automático para minimizar o tempo de instalação e potenciais erros associados a muitas formas de endereçamento manual.

Painel configurável: para 1 ou 2 laços;
Endereçamento: Até 200 endereços por laço (até 60 sirenes e até 20 módulos de saída; necessário efetuar cálculo de consumo no software);
Stand alone: não incorpora em rede de centrais;
Endereçamento automático: Possibilidade de endereçamento automático através de programação;
Multi-idiomas: Oferece um painel com multi-idiomas incluindo o português;
Tela de operação: com menu dirigido;
Baterias: Baterias inclusas 2x7Ah;
Isolares: incorporados nos dispositivos;
Saídas: Possui 4 saídas de sirene (24V@1,A) e saídas RS232 e RS485 inclusas para conexão com painel repetidor;
Certificação: EN54;
Classificação Fiscal(NCM): 8531.10.10
Dimensões: 400 x 320 x 170 mm;
Peso: 15 kg.
Resumo:
*N° de laços: 2 *máx; (máximo 2000m/2km por laço *cabo 1,5mm²);
*Endereços por laço: 200;(total de 400 endereços *sem possibilidade de expansão);
*N° de circuitos para sirenes convencionais (NAC): 4.

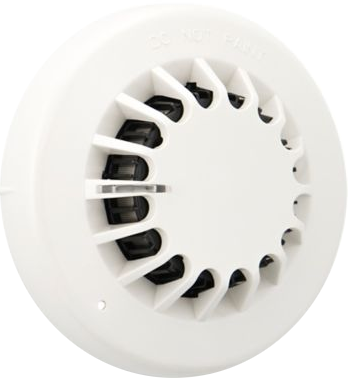

O Detector de fumaça CAP320 foi projetado para a maioria das aplicações. Resposta rápida a fogos de combustão lenta ou latentes que originam grande volume de partículas visíveis.

INDICADO: Os sensores da linha Eaton foram projetados para instalação em diversos ambientes, sendo ideal em construções de médio e grande porte.

Compatibilidade: Detector compatível com os painéis da série CF;
Isolador: Possui isolador de curto-circuito incorporado;
Pré-alarme: Possui função de pré-alarme;
Capacidade: Possui capacidade de diferenciar poeira de fumaça(em baixa concentração);
Endereçamento: Pode ser automático ou manual (conforme preferência);
Programação: Pode ser programado pelo CF800PROG(programador de endereços);
Led: Possui led com visualização em 360º;
Base:Compatível com a base CAB3009(vendida separadamente);
Cerficação: EN54;
Classificação Fiscal(NCM): 8531.10.10;
Dimensões(mm):sem a base: 101 x 33; com base 101 x 45;
Peso: 76 g.

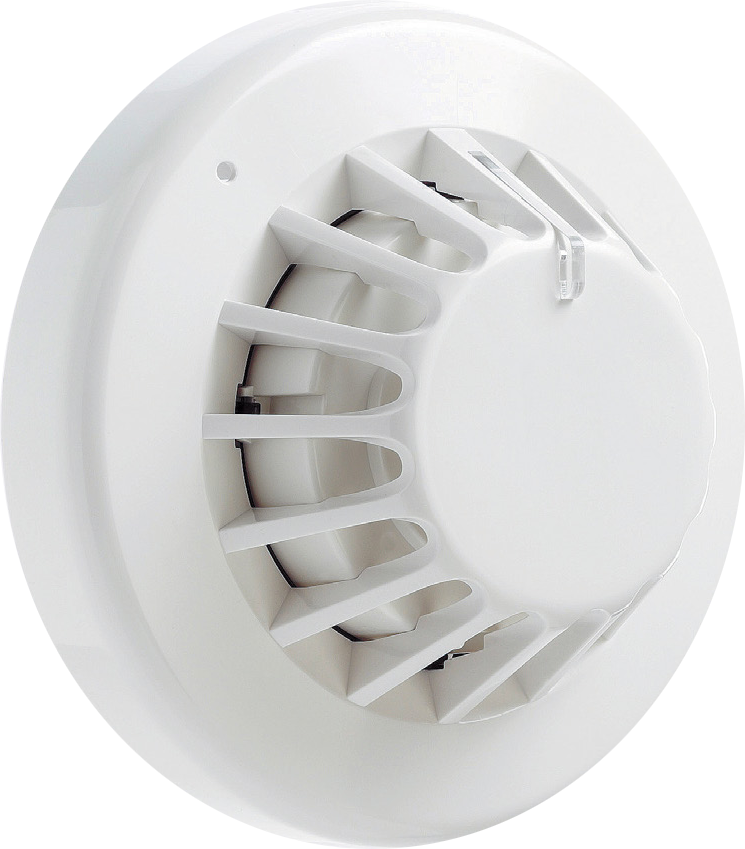

O Detector de temperatura/termovelocimétrico CAH330 é indicado para ambientes onde a utilização de detectores ópticos potencializa os falsos alarmes. Por exemplo, áreas com níveis elevados de poeiras ou fumaças. O CAH330 pode funcionar em 3 modos distintos: 77ºC, 90ºC ou termovelocimétrico. Estes modos são programados pela central. responde rapidamente a fogos de combustão rápida e limpa. Mantém o comportamento dos detectores ópticos quando detecta fogos latentes.

INDICADO: Os sensores da linha Eaton foram projetados para instalação em diversos ambientes, sendo ideal em construções de médio e grande porte.

Compatibilidade: Detector compatível com os painéis da série CF;
Isolador: Possui isolador de curto-circuito incorporado;
Endereçamento: Pode ser automático ou manual (conforme preferência);
Programação: Pode ser programado pelo CF800PROG(programador de endereços);
Led: Possui led com visualização em 360º;
Ponto de alarme: 60°C;
Temperaturas: 60°C(termovelocimétrico); média 77°C e alta 92°C(temperatura).
*Valores que podem ser configuráveis diretamente no painel;
Base:Compatível com a base CAB3009(vendida separadamente);
Cerficação: EN54;
Classificação Fiscal(NCM): 8531.10.10;
Dimensões(mm):sem a base: 101 x 33; com base 101 x 45;
Peso: 76 g.

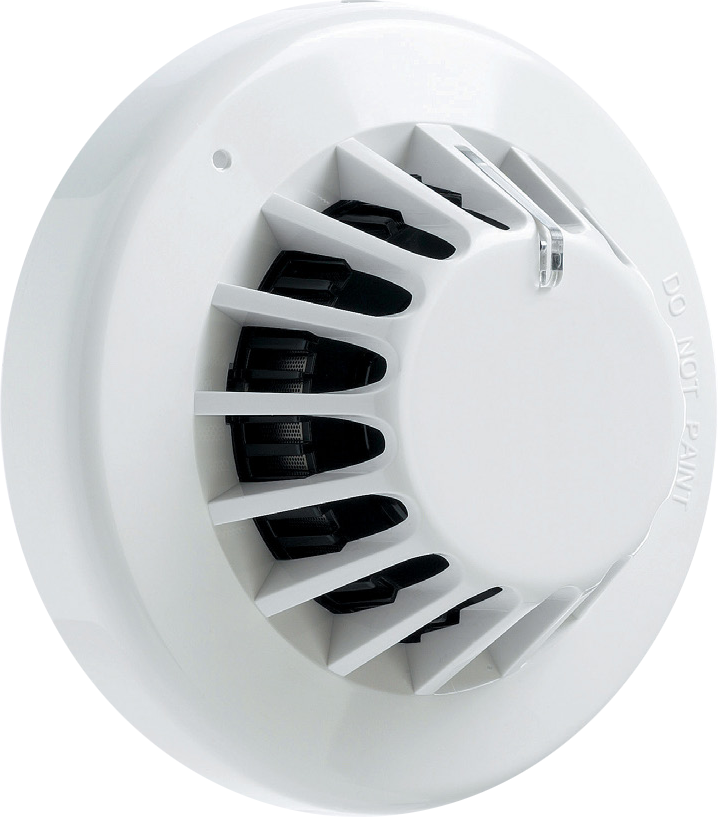

O Detector de fumaça/temperatura (combinados) CAPT34 responde rapidamente a fogos de combustão rápida e limpa. Mantém o comportamento dos detectores ópticos quando detecta fogos latentes. *O CAPT340 possui um modo dia/noite, programável através do software site installer. O modo dia utiliza a parte térmica do detector em áreas onde possa existir fumaça durante, por exemplo, o horário laboral. O modo noite utiliza o funcionamento combinado óptico/térmico. Se não for programado, o detector funciona no modo combinado.

INDICADO: Os sensores da linha Eaton foram projetados para instalação em diversos ambientes, sendo ideal em construções de médio e grande porte.

Compatibilidade: Detector compatível com os painéis da série CF;
Isolador: Possui isolador de curto-circuito incorporado;
Ponto de alarme: 60°C;
Capacidade: Possui capacidade de diferenciar poeira de fumaça(em baixa concentração);
Endereçamento: Pode ser automático ou manual (conforme preferência);
Programação: Pode ser programado pelo CF800PROG(programador de endereços);
Led: Possui led com visualização em 360º;
Base: Compatível com a base CAB3009(vendida separadamente);
Cerficação: EN54;
Classificação Fiscal(NCM): 8531.10.10;
Dimensões(mm):sem a base: 101 x 33; com base 101 x 45;
Peso: 76 g.

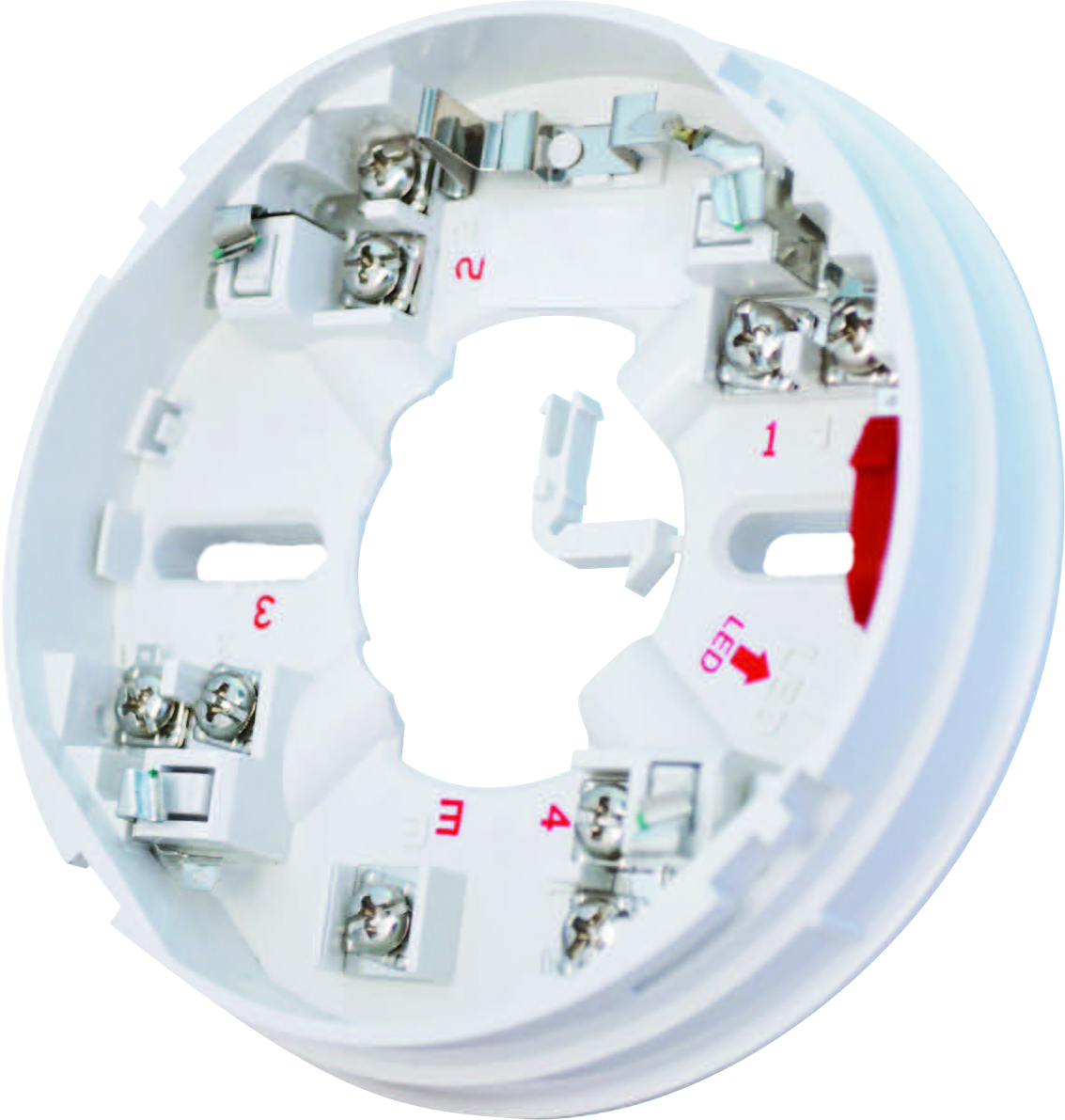

A Eaton possui uma variedade de bases para detectores, com funcionalidades para diversas situações. A base standard CAB300 oferece a ligação no loop a todos os detectores endereçáveis Eaton. A gama de bases inclui também a possibilidade de funcionar como sirene ou indicador sonoro e visual. Tanto a base com sirene CAS380 como a base com sonoro e visual CASBB394 podem ser utilizadas sem detectores, quando instaladas às respectivas tampas (CASC).

INDICADA: Para instalação com os detectores de fumaça Eaton modelos: CAP320, CAPT340 e CAH330;

Cerficação: EN54;
Classificação Fiscal(NCM): 8536.90.90;
Dimensões: 104 x 22 mm;
Peso: ~200 g.



DADOS TÉCNICOS
COR	COMPATÍBILIDADE	GRAU DE PROTEÇÃO
Cinza ártico/gelo	CAP320 / CAPT340 / CAH330	IP30
MANUAL TÉCNICO

A Eaton possui uma variedade de bases para detectores, com funcionalidades para diversas situações. A base standard CAB300 oferece a ligação no loop a todos os detectores endereçáveis Eaton. A gama de bases inclui também a possibilidade de funcionar como sirene ou indicador sonoro e visual. Tanto a base com sirene CAS380 como a base com sonoro e visual CASBB394 podem ser utilizadas sem detectores, quando instaladas às respectivas tampas (CASC).

INDICADA: Indicada para áreas pequenas, onde é necessário baixo volume de alarme. Indicado para áreas com pouco espaço para instalação de cabeamento ou com a necessidade de economizar cabo.

Compatibilidade: compatível com os detectores CAP320 / CAPT340 / CAH330 e com tampa de acabamento (CASC);
Conjunto: Pode ser utilizado em conjunto com o detector ou isoladamente;
Isolador: Possui isolador de curto-circuito incorporado;
Tampa de acabamento: Pode ser fornecido com tampa de acabamento (CASC) *opcional;
Possibilidade de sons distintos: Selecionados via software de programação (Contínuo, Pulso, 02 Tons ou decrescente);
Ajuste de volume: Nível de volume ajustado via software de programação ( 84dB - 95dB);
Cerficação: EN54;
Alimentação: 17 - 32 Vdc;
Temperatura de Operação: -10 ~ 55ºC;
Umidade: 0 ~ 95% RH;
Grau de proteção: IP40;
Dimensões: 120 x 40 mm;
Peso: ~200 g.



DADOS TÉCNICOS
COR	COMPATÍBILIDADE	GRAU DE PROTEÇÃO
Cinza ártico/gelo	CAP320 / CAPT340 / CAH330 / CASC	IP40
MANUAL TÉCNICO

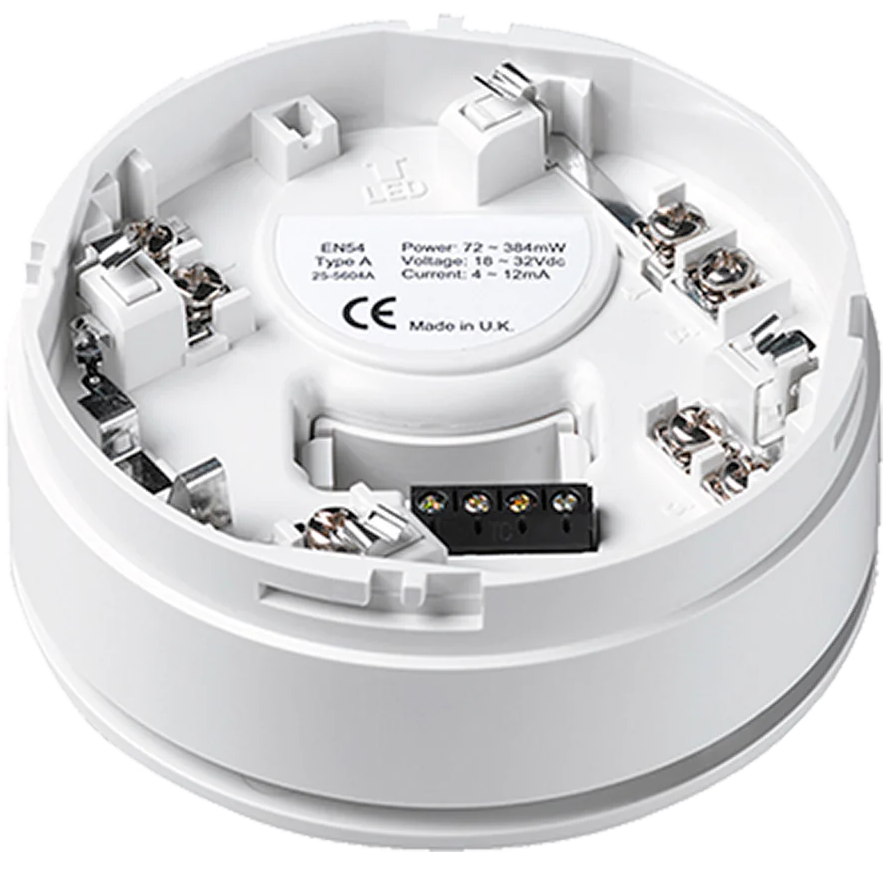

A Eaton possui uma variedade de bases para detectores, com funcionalidades para diversas situações. A base standard CAB300 oferece a ligação no loop a todos os detectores endereçáveis Eaton. A gama de bases inclui também a possibilidade de funcionar como sirene ou indicador sonoro e visual. Tanto a base com sirene CAS380 como a base com sonoro e visual CASBB394 podem ser utilizadas sem detectores, quando instaladas às respectivas tampas (CASC).

INDICADO: É um dispositivo com sinalização sonora e visual certificado de acordo com a EN54-23. Indicado para áreas com pouco espaço para instalação de cabeamento ou com a necessidade de economizar cabo ou para áreas de baixa visibilidade. *Só possui sinalizador visual branco.

Compatibilidade: compatível com os detectores CAP320 / CAPT340 / CAH330 e com tampa de acabamento (CASC);
Conjunto: Pode ser utilizado em conjunto com o detector ou isoladamente;
Isolador: Possui isolador de curto-circuito incorporado;
Tampa de acabamento: Pode ser fornecido com tampa de acabamento (CASC) *opcional;
Possibilidade de sons distintos: Selecionados via software de programação (Contínuo, Pulso, 02 Tons ou decrescente);
Ajuste de volume: Nível de volume ajustado via software de programação ( 77dB - 90dB);
Cerficação: EN54;
Alimentação: 17 - 32 Vdc;
Temperatura de Operação: -10 ~ 55ºC;
Umidade: 0 ~ 95% RH;
Grau de proteção: IP40;
Dimensões: 115 x 44 mm;
Peso: ~200 g.



DADOS TÉCNICOS
COR	COMPATÍBILIDADE	GRAU DE PROTEÇÃO
Cinza ártico/gelo	CAP320 / CAPT340 / CAH330 / CASC	IP40
MANUAL TÉCNICO

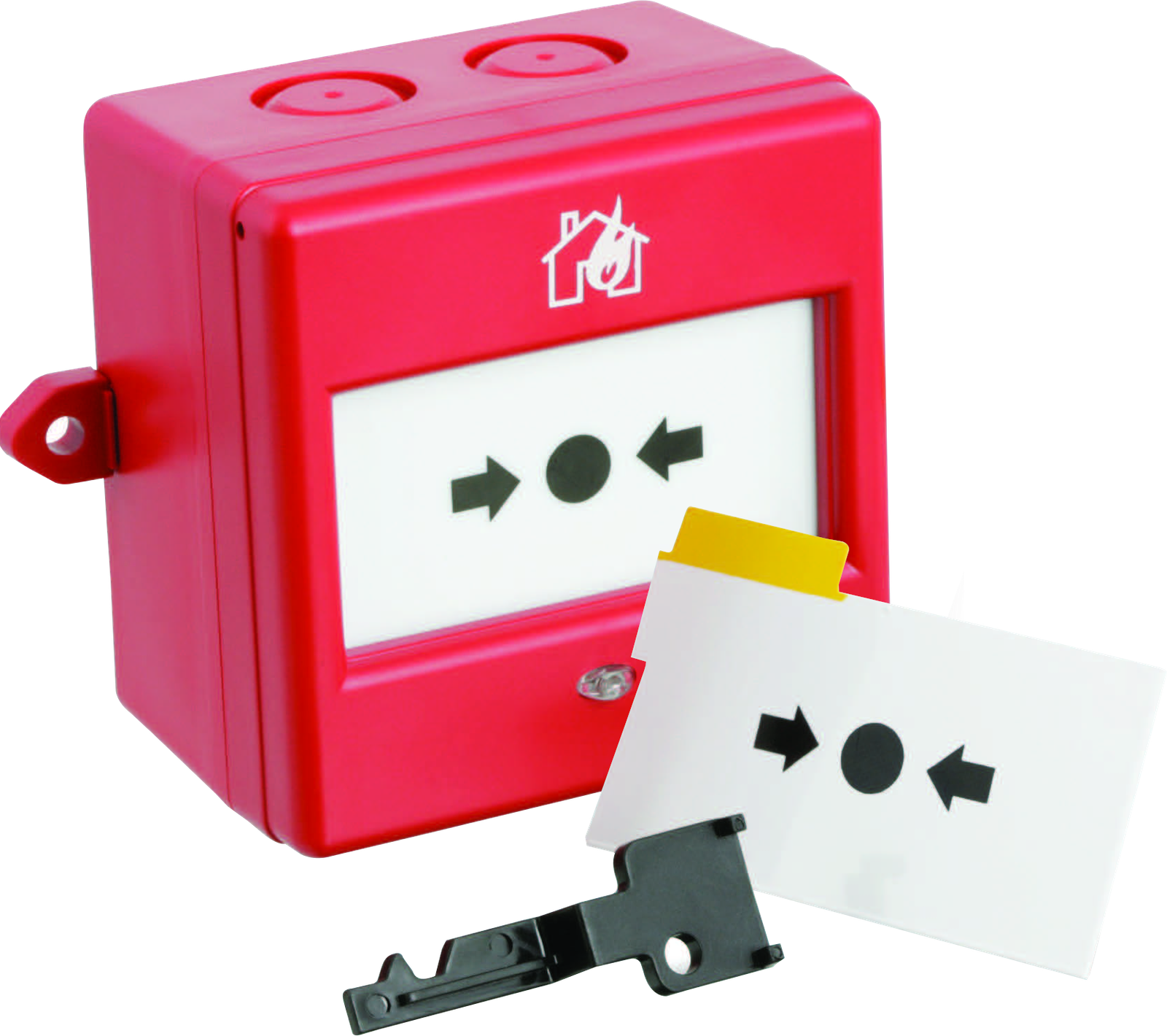

Existem duas versões de botoeiras endereçáveis Eaton: uma de montagem saliente/embutida CBG370S e outra resistente à água CBG370WP. Ambas possuem isolador de curto circuito integrado e sistema de montagem simples. As botoeiras são fornecidas com dois vidros e chave de teste, existindo ainda outros acessórios disponíveis.

INDICADO: Produto indicado para instalação em ambientes internos (CBG370S) e para ambientes umidos, empoeirados, etc, ref (CBG370WP).

Tipo de instalação: Instalação de sobrepor ou embutir;
Uso: Interno(CBG370S) ou externo(CBG370WP);
Material: Corpo construído em ABS/PC;
Isolador: Possui isolador de curto-circuito incorporado;
Led: Possui led de indicação de funcionamento;
Teste de funcionamento: Possibilidade de teste utilizando a chave(vendida separadamente);
Cerficação: EN54;
Tensão de operação: 17V - 32Vdc;
Temperatura de operação: -10 ~ 55ºC;
Umidade relativa: 0 ~ 93% RH;
Classificação Fiscal(NCM): 8536.50.90;
Dimensões(mm): 87 x 87x 57;
Peso: ~200 g;



DADOS TÉCNICOS
COR	CORRENTE	MODELOS	GRAU DE PROTEÇÃO
Vermelho	< 250µA	CBG370S CBG370WP	IP42 IP65
MANUAL TÉCNICO			GRAU DE PROTEÇÃO

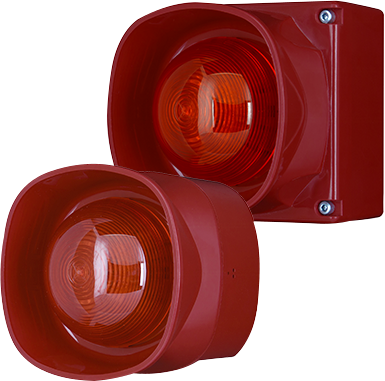

Os indicadores sonoros e visuais Eaton, possuem design moderno e elegante, podendo ser instalados em qualquer ambiente. Além de possuírem a tecnologia em LED's de alta potência, oferecem um excelente som com baixo consumo de corrente. Estes equipamentos fornecem diferentes tipos de tons e de níveis de volume.

INDICADO: Produto indicado para instalação em ambientes internos(CASB383) e para ambientes umidos, empoeirados, etc., ref (CASB383WP).

Indicação: Sonoro e visual em leds de alto brilho;
Isolador: Possui isolador de curto-circuito incorporado;
Multi-tons: Sons selecionáveis via software de programação (Contínuo, Pulso, 02 Tons ou Slow whoop);
Ajuste de volume: Possibilidade de ajuste de nível de volume via software de programação (92 ~ 100 dB);
Certificação: EN54;
Construção: Corpo em PC/ABS;
Temperatura de Operação: -10 ~ 55ºC;
Montagem: Fixação em parede;
Umidade relativa do ar: 0 ~ 95% RH;
Classificação Fiscal(NCM): 8536.90.90;
Dimensões(sem base): *105x105x95 mm(CASB383) | *108x108x103 mm(CASB383WP);
Peso: ~210 g.



DADOS TÉCNICOS
ALIMENTAÇÃO	COR	CORRENTE (STANDBY)	MODELOS	GRAU DE PROTEÇÃO
17 ~ 32 Vdc	Vermelho	< 320µA	CASB383 CASB383WP	IP42 IP66
MANUAL TÉCNICO			GRAU DE PROTEÇÃO

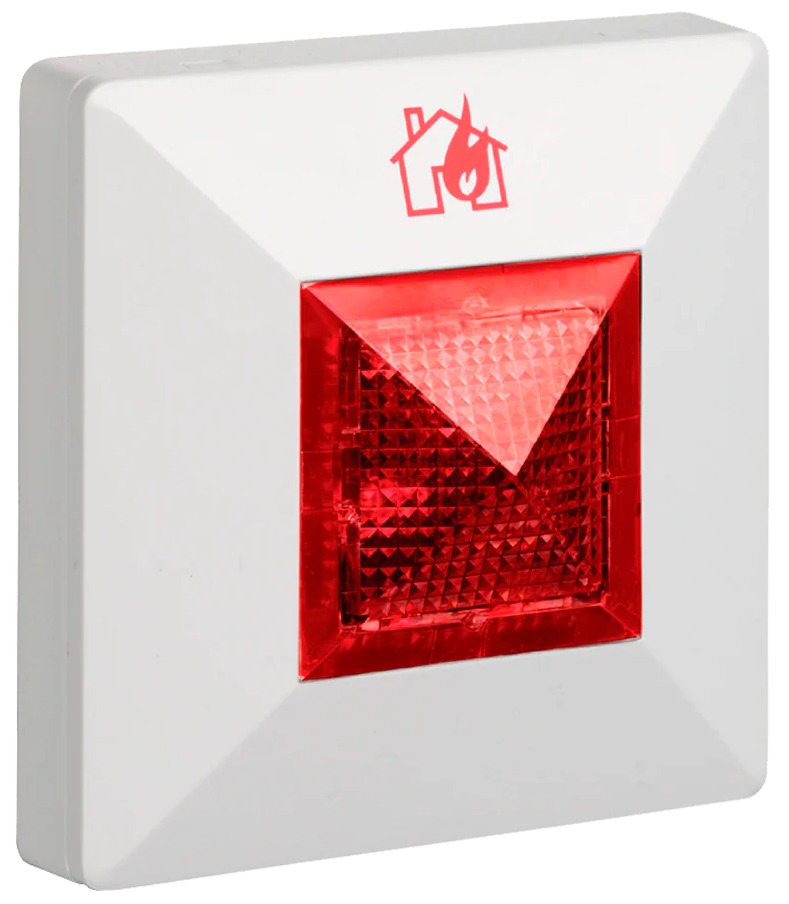

O indicador remoto MRIAD Eaton foi projetado para fornecer indicação remota discreta, sendo este contralado pela central de incêndio, proporcionando capacidade de monitorar múltiplos sensores dentro de uma área, minimizando assim a infraestrutura. Item de fácil instalação, possui amplo ângulo de visão para maior visibilidade.

INDICADO: Para monitoramento de vários detectores em uma área específica. O sinalizador MRIAD pode ser programado como uma sirene.

Instalação: Conexão com o laço endereçável;
Endereçamento: Automático ou manual;
Isolador: Possui isolador de curto-circuito incorporado;
Led: Possui led de alta visibilidade;
Programação: Pode ser programado para indicar múltiplos dispositivos;
Fixação: parede ou teto;
Temperatura de Operação: -10 ~ 55ºC;
Umidade relativa do ar: 0 ~ 95% RH;
Classificação Fiscal(NCM): 8531.80.00;
Dimensões: 87 x 87 x 49 mm;
Peso: 280g.



DADOS TÉCNICOS
ALIMENTAÇÃO	COR	CORRENTE (alarme)	GRAU DE PROTEÇÃO
24Vdc	Corpo branco Lente vermelha	6mA	IP30
MANUAL TÉCNICO			GRAU DE PROTEÇÃO

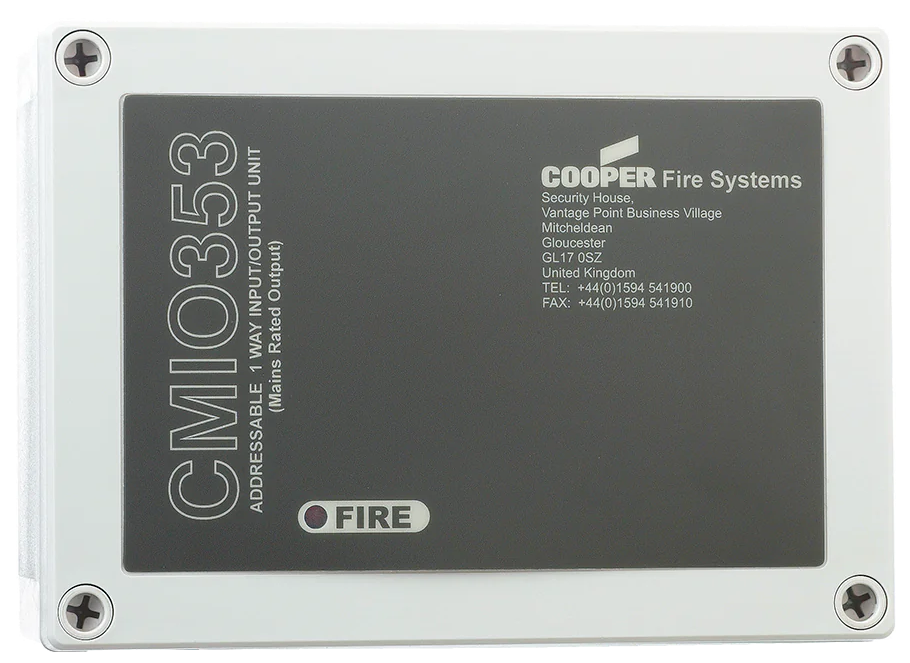

O módulo de 1 canal CMIO353 serve de interface entre o sistema de detecção de incêndio e outros equipamentos como elevadores, retentores de porta ou registos corta fogo. A entrada é monitorizada para curto-circuito e circuito aberto. O relé de saída pode comandar sistemas com consumo máximo de 8A a 230VAC. A saída e a entrada são programadas individualmente, ocupando o módulo apenas um endereço.

INDICADO: Permite a comunicação entre o sistema de incêndio e outros equipamentos, como elevadores ou controle de acessos. A entrada é monitorada para curto circuito e circuito aberto, logo pode ser utilizada para entradas de sinal de fogo com sprinklers, por exemplo.

Entrada: Possui 01 Entrada de Monitoramento de circuito aberto e curto-circuito;
Contato seco: Possui 01 saída de contato seco de relé (230 Vac @ 8A);
Endereçamento: Automático ou manual;
Isolador: Possui isolador de curto-circuito incorporado;
Certificação: EN54;
Tensão de Alimentação: 18,5 a 30Vdc;
Temperatura de Operação: -10 ~ +60ºC;
Umidade relativa do ar: 0 ~ 95% RH;
Classificação Fiscal(NCM): 8536.41.00;
Dimensões: 130 x 130 x 60 mm;
Peso: 500g.



DADOS TÉCNICOS
ALIMENTAÇÃO	CONTATO DE RELÉ	CORRENTE	GRAU DE PROTEÇÃO
18,5 a 30Vdc	230 Vac @ 8A	310μA	IP65
MANUAL TÉCNICO			GRAU DE PROTEÇÃO

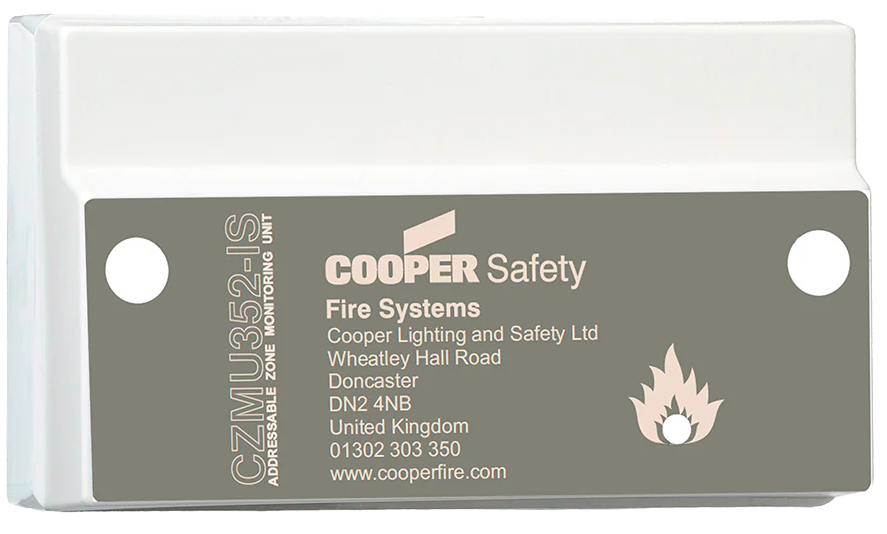

O módulo de zona convencional CZMU352 dispõe de uma zona para ligar detectores convencionais (20 no máximo), e uma zona separada para botoneiras convencionais (se necessário). Não existe limite para a ligação de botoneiras na sua zona específica.

INDICADO: Liga uma zona de detectores convencionais compatíveis (20 no máximo) e uma zona de botoeiras convencionais a um sistema endereçável.Permite uma ligação simples de zonas convencionais existentes, desde que os equipamentos sejam compatíveis.

Monitoramento: Monitor de uma zona e monitora circuito aberto e curto-circuito;
Endereçamento: Automático ou manual;
Isolador: Possui isolador de curto-circuito incorporado;
Interface: para até 20 detectores convencionais(máx);
Certificação: EN54;
Temperatura de Operação: -10 ~ 60ºC;
Umidade relativa do ar: 0 ~ 95% RH;
Dimensões: 88 x 147 x 60 mm;
Peso: 230 g.



DADOS TÉCNICOS
ALIMENTAÇÃO	CORRENTE (repouso)	CORRENTE (alarme)	GRAU DE PROTEÇÃO
18 ~ 30 Vdc	2.8mA	8mA	IP40
MANUAL TÉCNICO			GRAU DE PROTEÇÃO

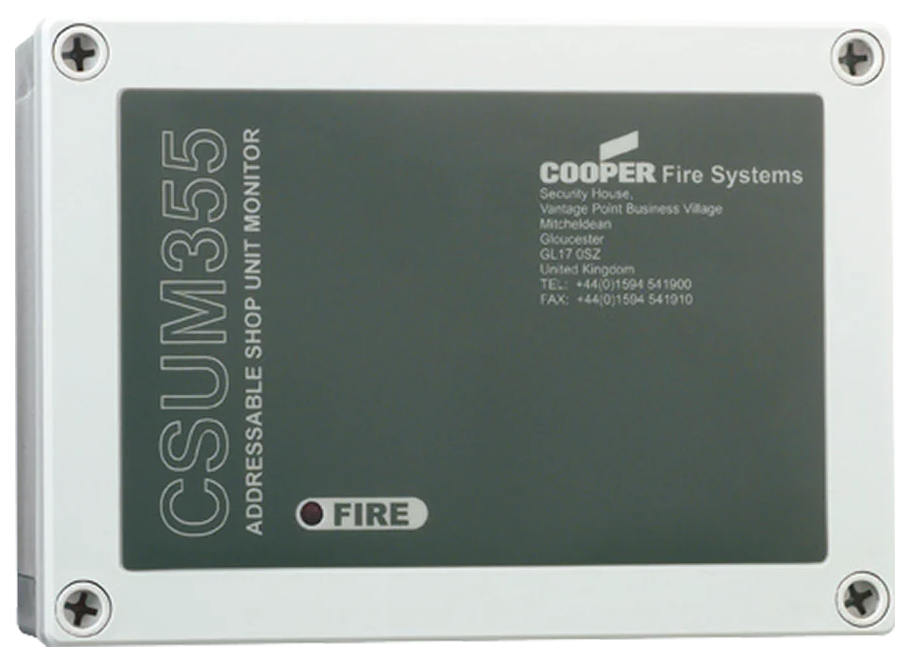

O módulo de loja CSUM355 permite que pequenos espaços com detecção de incêndio convencional sejam totalmente integrados a um sistema endereçável. É o módulo ideal para aplicações como ligar lojas individuais num sistema de um centro comercial. Dispõe de uma zona para ligar detectores convencionais (20 no máximo), e uma zona separada para botoneiras convencionais (se necessário). Possui 2 circuitos de sirenes convencionais (300mA por circuito no máximo). Necessita de alimentação externa de 24VDC para alimentar os dois circuitos de sirenes.

INDICADO: Ideal para que pequenos espaços com sistemas convencionais sejam totalmente integrados em um sistema endereçável. Indicado para ligar lojas individuais a um sistema central. Pode funcionar com sirenes convencionais desde que seja utilizada uma fonte de 24Vcc.

Monitoramento: Monitor de loja com 2 entradas e monitora circuito aberto e curto-circuito;
Endereçamento: Automático ou manual;
Isolador: Possui isolador de curto-circuito incorporado;
Interface: de 02 entradas, sendo 1 zona para detectores(máx 20) e outra para acionadores(ilimitado);
Saídas: Possui 02 saídas convencionais para sirenes;
Certificação: EN54;
Temperatura de Operação: -10 ~ 60ºC;
Umidade relativa do ar: 0 ~ 95% RH;
Dimensões: 129 x 180 x 60 mm;
Peso: 1Kg..



DADOS TÉCNICOS
ALIMENTAÇÃO	CORRENTE (repouso)	CORRENTE (alarme)	GRAU DE PROTEÇÃO
15 ~ 30 Vdc	3.4mA (max)	8mA	IP40
MANUAL TÉCNICO			GRAU DE PROTEÇÃO

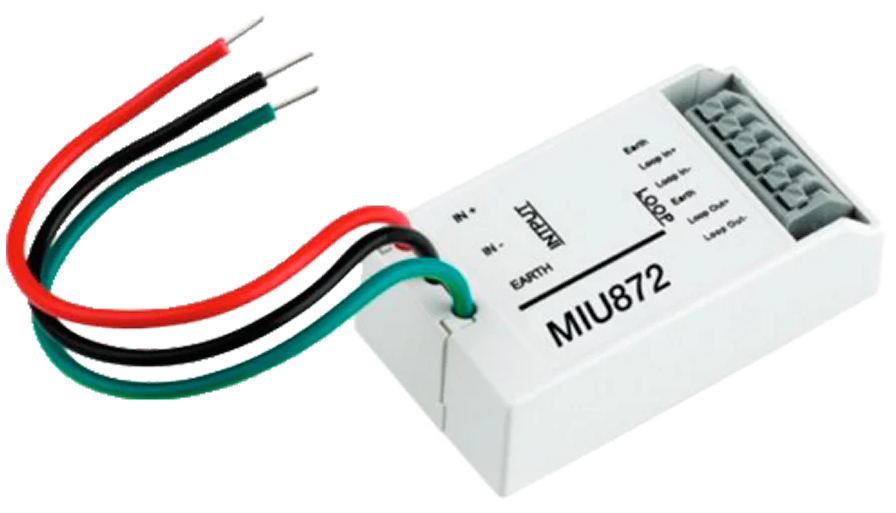

O MIU872 é um módulo de zona, auto endereçável, de pequenas dimensões, com isolador de curto-circuito integrado. Possibilita a ligação de um máximo de 20 detectores convencionais a um sistema endereçável Eaton. Funciona com qualquer detector convencional Eaton, desde que ligados a base CDBB300.

INDICADO: A interface de zona (MIU872) permite ligar 20 detectores convencionais a um sistema endereçável. Funciona com qualquer detector convencional ligado a uma base CDBB300.

Interface:1(uma) zona;
Endereçamento: Automático ou manual;
Isolador: Possui isolador de curto-circuito incorporado;
Entrada: Possui 01 Entrada de Monitoramento para até 20 detectores;
Monitoramento: monitor de circuito aberto e curto-circuito;
Certificação: EN54;
Temperatura de Operação: -10 ~ 60ºC;
Umidade relativa do ar: 0 ~ 95% RH;
Classificação Fiscal(NCM): 8531.90.00;
Dimensões: 63 x 35 x 18,5 mm;
Peso: 280g.



DADOS TÉCNICOS
ALIMENTAÇÃO	CORRENTE (repouso)	CORRENTE (alarme)	GRAU DE PROTEÇÃO
18,5 ~ 30 Vdc	2.6mA	8mA	IP40
MANUAL TÉCNICO			GRAU DE PROTEÇÃO

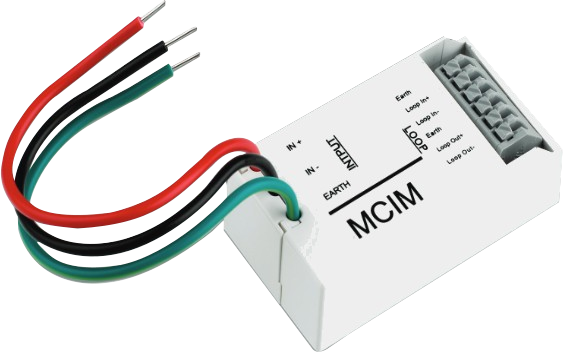

O MCIM é um módulo de uma entrada, auto endereçável, de pequenas dimensões, com isolador de curto-circuito integrado. Possui uma entrada que permite monitorizar equipamentos externos, desde que estes possuam um relé normalmente aberto para ligar a este módulo.

INDICADO: A interface de 1 entrada (MCIM) permite monitorar um conjunto de contatos normalmente abertos, tais como sprinklers ou sinais auxiliares de fogo e/ou falha de uma central de incêndio.Outros exemplos incluem alarmes técnicos, sinais de fechamento de portas corta-fogo, etc.

Interface: 1(uma) entrada;
Endereçamento: Automático ou manual;
Isolador: Possui isolador de curto-circuito incorporado;
Entrada: Possui 01 Entrada de Monitoramento de contato seco (NÃO pode ser utilizado com detectores);
Monitoramento: monitor de circuito aberto e curto-circuito;
Certificação: EN54;
Temperatura de Operação: -10 ~ 60ºC;
Umidade relativa do ar: 0 ~ 95% RH;
Classificação Fiscal(NCM): 8531.90.00;
Dimensões: 63 x 35 x 18,5 mm;
Peso: 78g.



DADOS TÉCNICOS
ALIMENTAÇÃO	CORRENTE (repouso)	GRAU DE PROTEÇÃO
18 ~ 30 Vdc	310µA	IP40
MANUAL TÉCNICO

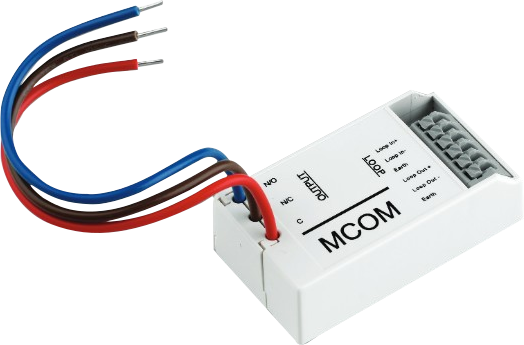

O MCOM é um módulo de saída auto endereçável com isolador de curto-circuito integrado. Possibilita comandar equipamentos de 24VDC / 1A, através de um relé inversor.

INDICADO: A interface de 1 saída (MCOM) permite comandar equipamentos de baixa tensão (24Vcc a 1A máximo), através de um relé inversor livre de potencial. Pode ser utilizada para comandar sistemas de ventilação, fechamento de portas, elevadores, etc.

Interface: 1(uma) saída;
Endereçamento: Automático ou manual;
Isolador: Possui isolador de curto-circuito incorporado;
Entrada: Possui 01 saída de contato seco (24V/1A);
Certificação: EN54;
Temperatura de Operação: -10 ~ 60ºC;
Umidade relativa do ar: 0 ~ 95% RH;
Classificação Fiscal(NCM): 8537.10.90;
Dimensões: 63 x 35 x 18,5 mm;
Peso: 78g.



DADOS TÉCNICOS
ALIMENTAÇÃO	CORRENTE (repouso)	GRAU DE PROTEÇÃO
18,5 ~ 30 Vdc	310µA	IP40
MANUAL TÉCNICO
